应用范围：

集滤器真空度试验台是根据客户提供要求定做的真空检测设备，通过真空泵将内部气压抽低进行检测密封性，广泛应用于汽车零部件生产厂家，质检机构、科研院校等单位。

技术参数：
1、试验压力：100Kpa-1Kpa；
2、显示精度：±0.2%；
3、控制方式：手动/自动控制；
4、夹装方式：气缸自动夹装；

5、试验工位：5工位（独立控制）；
5、抽气速率：0-2L/min；

6、电源电压：380V/50Hz；

功能特点：
1、采用高品质真空泵，拥有使用寿命长，抽气速率快等优点；
2、设备拥有泄漏超出设定值时自动报警功能，无需人工查看仪表来判断泄漏；
3、设备通过气缸来进行压紧密封，按钮一键式压紧或打开，时间到后自动开启；
4、还可根据不同尺寸、外形的产品定做不同的工装结合设备使用，欢迎广大客户来电咨询。



应用范围：

主要用于汽车精滤器的恒温水压爆破测试，根据相关执行标准定制的爆破测试设备，广泛应用于汽车零部件生产厂家做质量合格检测，我公司研发的爆破设备外形美观、结构合理、操作方便、价格公道是您检测试验。



















技术参数：
1、输出压力：0-10MPA（可定制）；
2、驱动方式：压缩空气；
3、驱动压力：3-8bar；
4、升压速率：可调节；

5、试验介质：水；
6、介质温度：常温-100℃（可定制）；
7、控制方式：电脑自动控制；
8、测试工位：1路（可扩充）；
9、电源电压：220V 50Hz。

主要特点：
1、压力源采用进口气动增压泵，增压速率快，试验压力高；
2、介质管路均采用不锈钢材质，耐腐蚀、抗氧化能适合水、油、乳化液等大多数液体介质；
3、系统采用国际先进密封方式连接，安全可靠；
4、手动、自动控制方式自由选择满足不同用户需求；
5、压力采集系统自主开发，精确度高，操作方便，可二次开发满足个性化需求，整个试验过程均可在计算机上操作完成，自动生成压力、时间曲线，并将各种数据存储，随时可打印出试验报告，也可以通过按钮开关手动控制试验过程。

应用范围：
主要用于净水器、滤瓶、增压泵的水锤脉冲静压测试，同时也可以对一些小型的管件、接头等进行脉冲试验，设备通过设定自动完成压力和温度的调节和控制，使被测件达到实际使用的工作状态，进行疲劳寿命检测，最终确定产品的性能，脉冲试验台采用计算机与PLC结合的控制方式，通过闭环控制实现任意波形的生成和调整。



技术参数：
1、试验压力：0-10MPA（可定制）；
2、脉冲频率：0-50次/min；
3、脉冲波形：水锤波、方波、梯形波、正弦波等；
4、试验介质：自来水；
5、介质温度：根据要求定制；
6、试件路数：1路（可扩充）
结构组成：
1、由压力脉冲系统、温度控制系统、动力系统、循环系统、电气控制系统、数据采集测试系统、工件安装装置结构组成；
2、对净水器滤瓶进行压力脉冲疲劳试验及耐压爆破试验，考核其疲劳寿命和疲劳破坏形式；
3、配备安全有效的保护措施、故障诊断、数据 真实可靠，并且能满足特殊实验的要求。

• 设备用途

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的耐用性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 控制台尺寸：700x1350x2020（长x宽x高mm）
• 增压台尺寸：1300x800x1400(长x宽x高mm）)
• 试验方式：GB/T7512-2023   7.11.1瓶阀的耐用试验
• 试验压力范围：0～2.5MPa
• 测试次数：0～999999次
• 测试扭矩：0～10N.m

Ø 瓶阀开关转速：1～120r/min

Ø 压力测量精度：压力表±1.6%，传感器±0.5%

Ø 扭矩测量精度：±0.5%

• 气泵增压比：7/15：1

Ø 输出流量：Max.215NL/min

Ø 试验介质：空气、氮气

Ø 介质温度：常温

Ø 环境温度：-40～100℃

Ø 试验工位：1工位

Ø 控制方式：触摸屏控制

• 气源要求：6～8bar，1.0m³/min
• 电源电压：AC220V 50Hz
• 系统总功率：6.0KW

试验压力：当前测试所需的压力。

关闭力矩：自动运行时，阀门关到底的力矩。

开启力矩：自动运行时，阀门开到底的力矩。

保压时间：自动运行时，阀门关闭后保持的时间。

循环次数：当前测试所需的次数。

安全压力：根据设定压力x安全压力(%)计算出允许最高压力。

阀动作行程：阀从全开到全关的行程。

阀快速开关：测试阀快速开关总行程的比例（如：阀行程3圈*快速开关比例90%=阀快速开的圈数2.7圈，剩下的0.3圈为慢速开的圈数）。

快速开关速度：被测阀门的快速开关速度。

慢速开关速度：被测阀门的慢速开关速度。

手动速度：手动调试时的开关速度。

清除力矩超限报警：当测试界面中出现力矩超限时，通过此按钮进行复位。

手动/自动运行控制

当选择旋钮旋至手动调试时，可手动打开对应的部件，旋至自动运行时可进行自动运行控制。

2.3 操作流程

开始测试前需要将阀门打开至全开状态！

1）首先进入到参数设定界面，设定所需要的试验压力、阀动作行程、开关力矩、开关转速、保持时间等参数，然后根据实际情况设定X轴和Y轴，参数设定好后切换至测试界面。

2）通过耐用供气调压阀将压力调节至所需的测试压力。

3）然后点击开始测试，系统自动根据测试流程进行：充气-关闭阀门-保压-泄压-保压-打开阀门，系统一直按此步骤循环运行。

4）测试时系统自动记录实时数据，记录的数据有：压力、扭矩、温度，记录的数据可导出至U盘。

5）测试完成后系统自动泄压停机，当压力降至大气压后即可拆卸被测件。

6）进行下一次测试时需点击刷新复位和清空测试次数将当前测试的数据清除。

7）当运行中出现报警需要复位重新运行时，点击刷新复位，再把被测阀门手动转到全开状态即可重新开启运行。

3.4 常见故障及解决方法

故障现象	原因	解决方法
设备无法开启	急停按钮在按下状态	把急停按钮抬起
	参数设定不完整	进入参数设定界面检查参数
压力达不到	气压不足	将气源气压调高
	管路连接处泄露	检查泄露点，将接头扳紧
	被测产品自身泄漏	更换被测产品
	减压阀未将压力调节	通过减压阀将压力调高或调低
压力上升缓慢	气压/气流量过低	提高气压/气流量
	升压速率设定过低	将升压速率设高

*  无法解决的问题及时联系厂家。

设备简介：

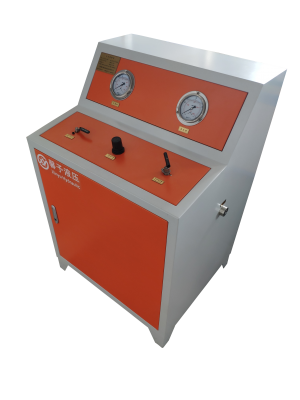

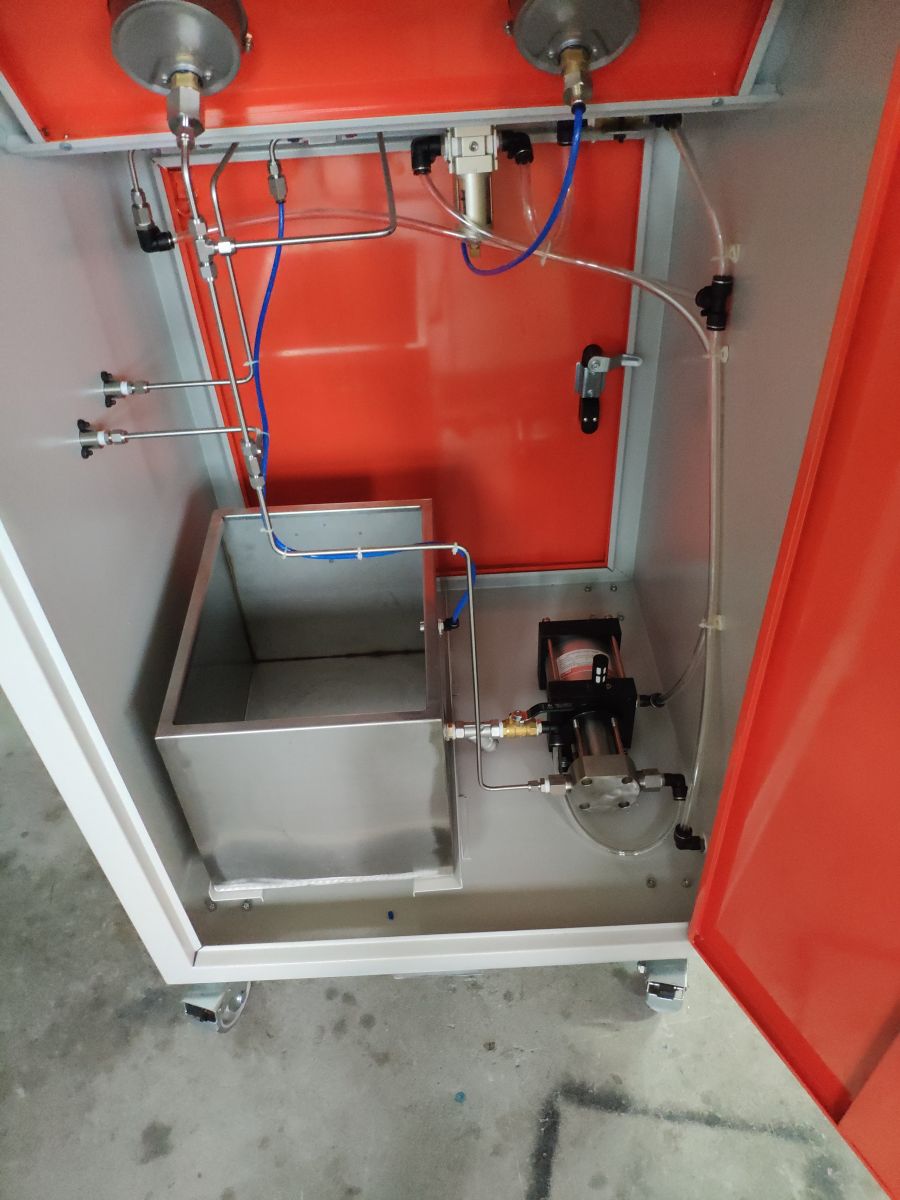

呼吸气瓶外测法水压试验台主要用于呼吸气瓶的深海模拟检测，设备严格按照我国呼吸气瓶水压试验标准和美国DOT法标准研制，广泛用于气瓶生产厂家及气瓶检测单位。











技术参数：
1、加压范围：0～100MPA（可定制）；
2、恒压范围：5%～100%F.S；
3、试验介质：水；
4、介质温度：常温；
5、测试工位：1路（可扩展）；
6、测量精度：±0.5%F.S(可选更高精度)；
7、控制精度：±1% F.S；
8、计时范围：0～999S；
9、驱动空气：0.5MPa≤P≤0.8MPa；
10、电源电压：AC220V 50Hz。
参考标准：
1、GB/T9251气瓶水压试验方法
2、GB/T13004钢制无缝气瓶定期检验与评定
3、ISO 9809国际标准钢瓶

功能特点：
1、采用德国进口高质量气驱泵、超高压阀门、管件、接头；
2、系统设计合理，元件质量稳定可靠，从原理上和零配件上保证系统运行稳定可靠；
3、整机管路系统采用不锈钢材质，无焊连接，锥面密封，适合于绝大多数液压系统密封要求；
4、泵、阀、管件、接头均采用德国进口产品，确保设备质量和安全，材质为316不锈钢，可以适用大多数液体试压介质；

应用范围：

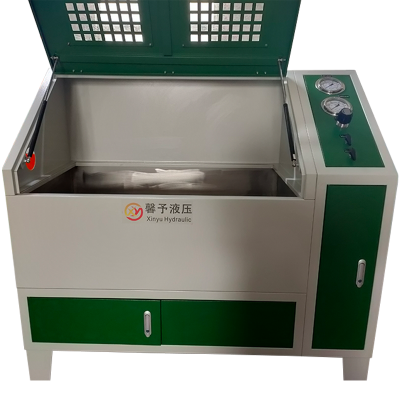

气瓶气密封检测设备适用于气瓶（氮气、氧气、CNG、LPG等）或压力容器的气密封泄漏检测，可以分为沉水冒泡湿式检漏与电脑监控检漏两种方法，广泛应用于气瓶生产厂家、质检机构等单位。

















技术参数：
1、加压范围：0～100MPA（可定制）；
2、试验介质：空气、氮气等大多数气体介质；
3、测试工位：1个(可扩充）；
4、压力测量精度：±0.5%FS(可选更高精度)；
5、压力控制精度：±1%FS；
6、控制方式：自动/手动
7、驱动空气：0.5MPa≤P≤0.8MPa；
8、计时范围：0～999h；
9、源电压：AC 220V 50Hz；
10、检漏方法：通过气泡法（可选电脑监控）。
参考标准：
GB-T12137气瓶气密性试验方法、GB4351手提式灭火器、GB81095推车式灭火器、GB17258汽车用压缩天然气钢瓶、ISO11439天然气汽车车载高压气瓶、ISO9809国际标准钢瓶、ECE R110车辆推进系统用压缩天然气等。

功能特点：
1、高压气泵加压，配置稳压装置，提高了稳定性和可靠性，同时加压速度采用变频调速及气动比例压力反馈控制，能够精确控制压力的精度，控制原理先进，保压效果好，实时自动补压；
2、可以通过计算机全自动控制整个试验过程，也可通过控制柜上的按钮开关手动电控试验过程，还4、可以手动控制各个阀门完成手动试验过程，界面友好，操作方便；
3、上海馨予专用测试软件成熟稳定无缺陷，实时显示耐压曲线，实时数据显示，可打印实验报告，可与OFFICE办公软件兼容，可编程试验报告，让用户可依据自己的特点设计编排；
4、本机具有掉电保护功能，停电后系统自动卸压，终止试验，限度保证操作人员和设备的安全；
