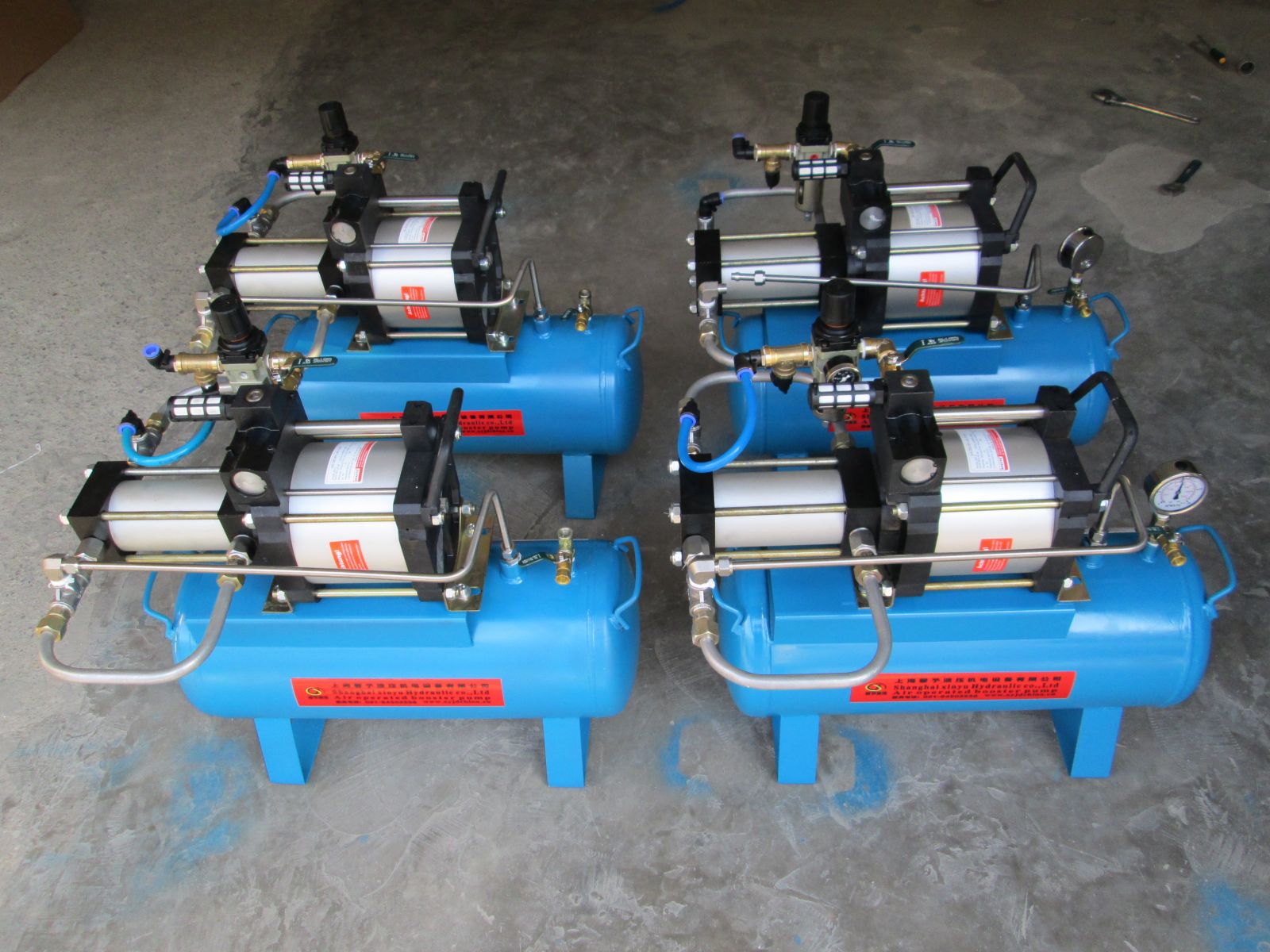

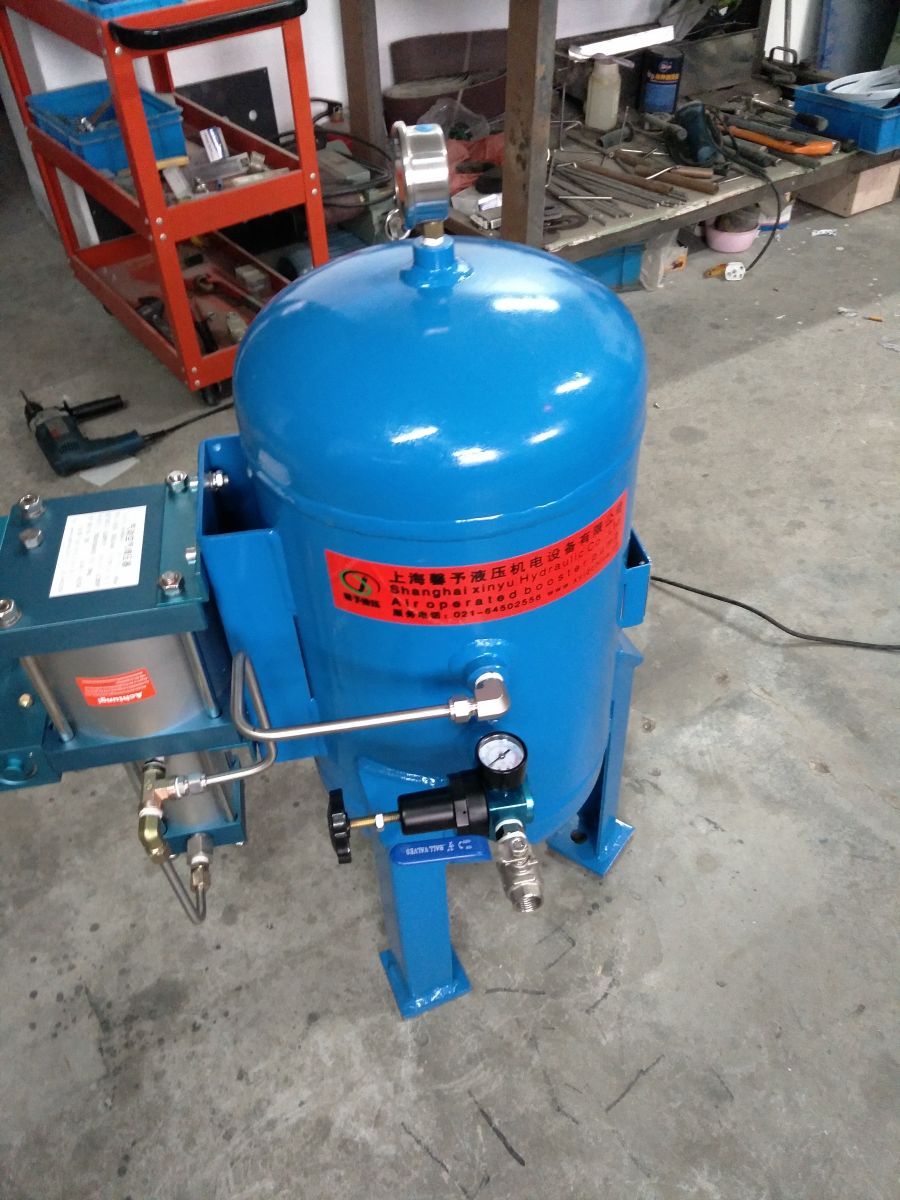

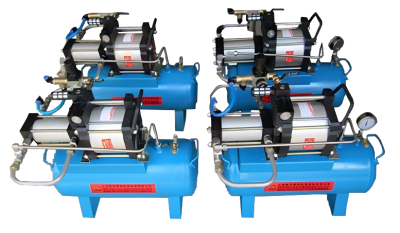

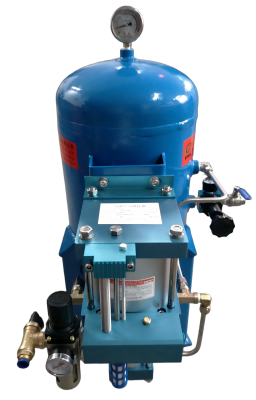

典型应用：

1、主要用于工厂压缩空气的二级增压，可以方便解决工厂压缩空气气源压力不足的问题，空气压力可由1-8kg增压至2-80kg；
2、散热器、冷却管、阀门等产品的气密性试验，其他多种军工用途。

主要优点：
1、直接增加压力；
2、达到最终压力后不再消耗能量；
3、能够用于危险的工作环境中；
4、空气增压器适用于需要使原空压系统提高压力的工作环境中，能够提高车间供气系统的压力放大比例为2：1/4：1/5：1/10：1仅需将工作系统内的压缩空气作为气源即可。

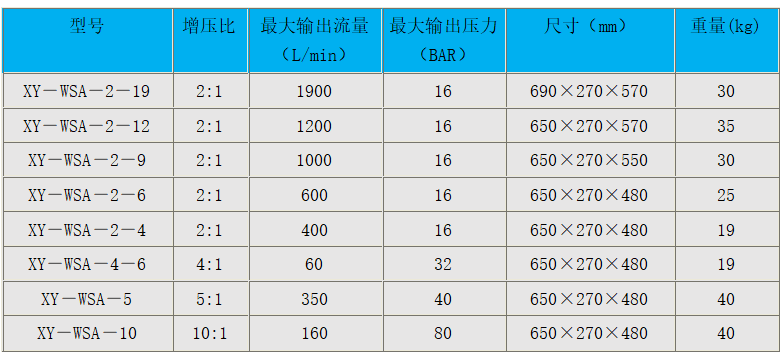

选型参数：

功能特点：
1、设备为免润滑设计，满足防爆要求，无油压缩技术，气体不受污染；
2、不需配用电设备,没有电火花产生；
3、输出压力可以无极调节；
4、驱动空气流量可以调节，这样可以调节增压器的动作频率，控制增压气体输出流量，并延长增压器的使用寿命，自冷却，无需冷却器；
5、具有体积小，重量轻，噪音小，操作维护简单，维修方便等优点。

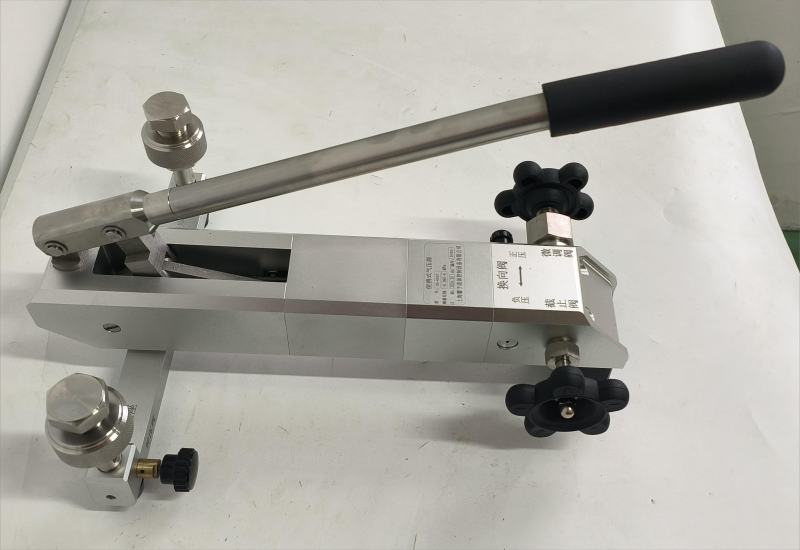

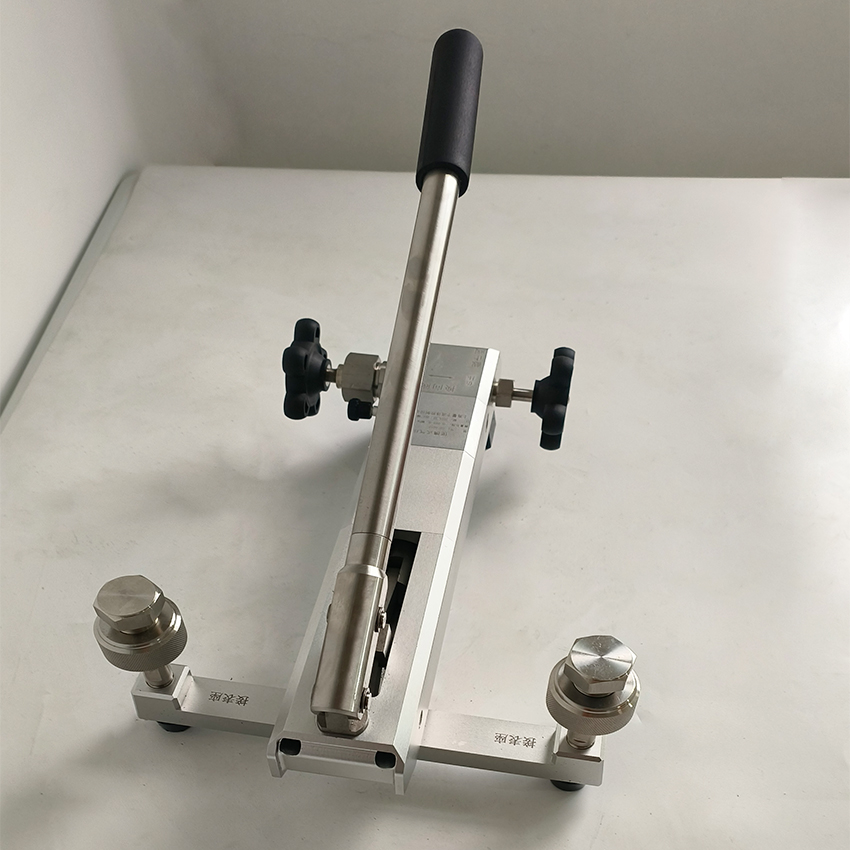

  SD-601F型便携式气压源，结构简单、可靠性高、操作省力、快速升压、不易泄漏、集正负压于一体，是计量实验室或工业现场校验压力变送器、压力开关、压力表、压力传感器等的最佳选择。

二 、技术指标

1.型号：SD-601F

2.造压范围：（-0.095～6）MPa

3.介质:空气

4.最小调节细度：10Pa

5.外形公称尺寸：360mm×204mm×100mm

6.重量：5kg

7.压力连接：M20*1.5快速接口（2个）

三、 执行标准

JB/T 599-2005《压力表校验器》行业标准。

四、 操作说明

4.2 压力仪表校准

  4.2.1准备工作

•  逆时针打开截止阀2，逆时针旋转升降压手柄（微调）3至外端，各输出口6装好密封件。
• 连接好被检及标准仪表，无需工具手动连接好即可；
• 在系统无压状态下，确认正负压切换开关的位置，切换手柄处于里端为负压，处于外端为正压；注：切换时必须在无压状态下，方可切换。
• 逆时针打开排气阀2，在系统通大气状态下，进行零点校准。

  4.2.2正压升压过程检测

（1）换向阀4放至右位。

（2）将标准仪表及被检仪表分别接入2个接表座6上。

（3）顺时针关闭泄压阀5。

（4）逆时针旋转微调手轮3，将其退出至最行程最右端。

（5）手动操作压杆1进行预压，压力值接近第一检测点时，顺时针关闭截止阀2。

（6）用微调手轮3精确控制至第一检测点压力进行检测。

（7）第一检测点完成后，逆时针打开截止阀2。

（8）重复步骤（4）至步骤（6）以检测其余检测点的压力。4.2.3. 正压降压过程检测

升压结束后，需要降压检测时，用微调手轮3缓慢逆时针旋转，可以进行降压过程校准。

4.2.4. 负压降压过程检测

（1）换向阀4放至左位。

（2）将标准仪表及被检仪表分别接入两个接表座6上。

（3）顺时针关闭泄压阀5。

（4）顺时针旋转微调手轮3，将其进给至最行程最左端。

（5）手动操作压杆1进行预压，压力值接近第一检测点时，顺时针关闭截止阀2。

（6）用微调手轮3精确控制至第一检测点压力进行检测。

（7）第一检测点完成后，逆时针打开截止阀2。

（8）重复步骤（4）至步骤（6）以检测其余检测点的压力。

五 注意事项

1.禁止超过本设备额定压力进行使用。

2.严格按照操作要求进行操作，动作柔和，不应用力过大。

3.使用结束后，请将各输出口密闭，存放于清洁干燥的环境中。

4.校准过程结束后，逆时针打开截止阀2，防止下次校检时压杆1不能正常工作。

5.如果强行用力下压压杆可能会破坏内部密封结构。
