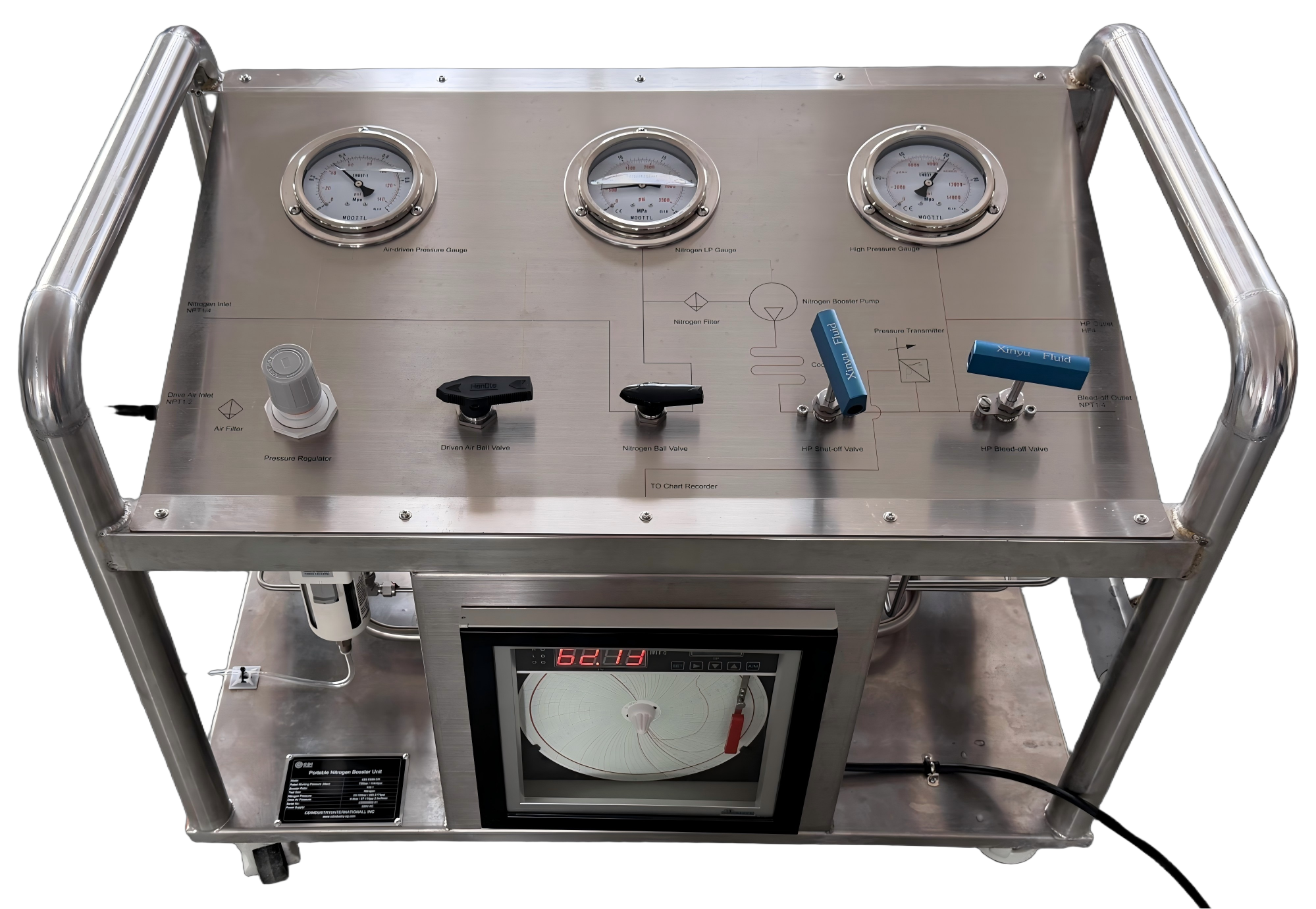

高压氮气增压系统由上海馨予流体控制设备有限公司设计制造，用于客户产品的气压耐压测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 控制台尺寸：850x500x700（长x宽x高mm）

Ø 测试方式：气压测试

Ø 测试产品：用户自备

Ø 输出压力：30～720Bar

Ø 气泵增压比：150:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：氮气

Ø 泵输出流量：MAX.50ml/cc

Ø 试验工位：1工位

Ø 控制方式：手动控制

Ø 气源要求：0.6～0.8MPa，2.0m³/min

Ø 氮气要求：20～150Bar

Ø 压缩空气入口：NPT1/2

Ø 氮气入口：NPT1/4

Ø 高压出口：HF4

Ø 泄压出口：NPT1/4

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

操作说明

2.1 运行准备

1） 接入压缩空气（6～8Bar，2.0m³/min）；

2） 接入氮气（20～150Bar）；

3） 接通电源（AC220V）；

4）将被测件通过管件接入设备高压出口中；

2.2 操作说明

1）通过Pressure Regulator将压力调节到1bar左右，打开Driven Air Ball Valve和Nitrogen Ball Valve，此时泵活塞开始迅速往复运动进行增压；

2）增压时系统的压力可从压力表中读出，缓慢调节Pressure Regulator可将压力增加到所需值；

3）压力到达后可将Driven Air Ball Valve和Nitrogen Ball Valve关闭（也可不关闭，不关闭时当压力下降时系统会自动补压）；

4）测试结束后，逆时针旋转Pressure Regulator的手轮，直至Air-driven Pressure Gauge不显示压力为止，再关闭Driven Air Ball Valve和Nitrogen Ball Valve，最后将HP Bleed-off Valve打开，释放系统内的高压气体，取下测试件完成测试。

3 注意事项

3.1运行前注意的事项

• 确认压缩空气压力、流量供给足够
• 确认被测件已连接到位
• 确认正常后，启动设备

3.2运行中注意的事项

• 测试时请勿随意松开连接接头
• 出现故障及时打开泄压阀进行泄压

3.3运行结束注意的事项

• 将气压调至0，关闭气动泵开关和被压缩气开关

3.4 常见故障及处理方法

序号	故障现象	原因	解决方法
1	系统不上压	进气流量和压力不足	将压缩空气压力和流量提高
3		管路连接处泄露	检查泄露点，将螺纹扳紧
2	刚启动时气泵动作缓慢	气源流量不足	高压气泵所需的气源流量为1.5～2.0m³/min

*  无法解决的问题及时联系厂家。
