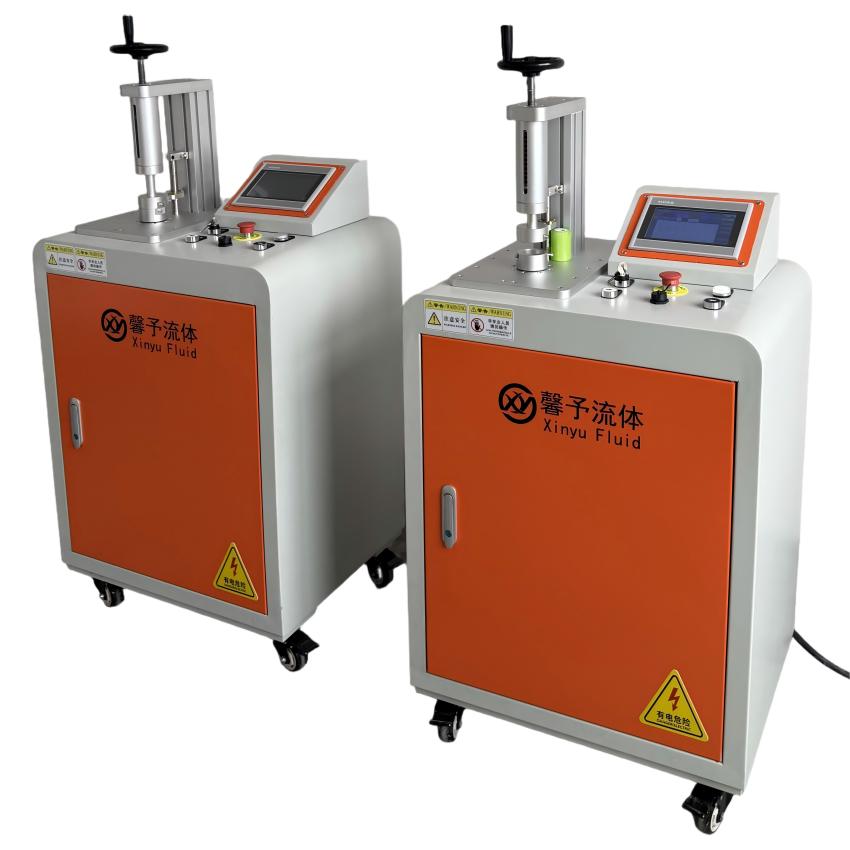

垫片耐磨试验机是根据客户要求定制的非标检测设备，用于客户产品的耐磨试验。广泛应用于各类部件的的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 外形尺寸：650x500x1300（长x宽x高mm）

Ø 测试方式：耐磨试验

Ø 测试产品：耐磨垫片

Ø 输出扭矩：Max.10N.m

Ø 输出速度：Max.1400r/min（可调）

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 电源要求：AC380V 50Hz

Ø 系统总功率：＜2.0KW

Ø 工作环境温度：常温～45℃（连续运行）

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 将被测件安装到测试工装中；

2） 接通电源（AC380V 50Hz），并打开电源；

2.2 界面说明

界面最右侧是界面切换按钮和测试控制按钮，可根据需求进行操作。

界面上面是参数设定显示的区域和监控参数，中间是实时转速-时间曲线的显示。

控制按钮：

开始测试：点击后系统根据所设定的参数自动运行。

暂停测试：点击后系统暂停运行，再次点击开始试验后继续运行。

刷新复位：点击后会复位设备到初始状态。

运行方向开关：点击可切换旋转方向。

运行方式开关：可切换手动、自动运行模式。

控制参数：

设定静压压力：水压静压测试所需的压力。

设定爆破压力：爆破测试时的参考压力。

X轴/Y轴：曲线X轴长度(Min)，曲线Y轴长度(r/min)。

清除数据：点击后可清除所有历史数据。

导出数据：点击后可根据时间导出所需的数据。

刷新：点击后可刷新实时数据。

可根据需求设定开始时间和结束时间，点击导出后将会导出当前时间段的数据。

导出进度：导出时会实时显示导出的数据量。

点击导出至U盘，将会在U盘中生成test文件夹，里面test.cvs文件为导出的数据。

2.3 操作流程

1）首先将被测产品安装到设备中。

2）然后进入到测试界面，设定所需要的测试时间和输出频率。

3）根据实际测试情况设定曲线X轴时间、Y轴转速。

5）点击开始测试，系统自动根据测试流程进行，测试中可实时观察转速和曲线。

6）测试完成后系统自动停止。

3 注意事项

3.1 运行前注意事项

1）确认设备供电满足要求

2）确认被测产品是否已连接到位

3）确认正常后，即可启动设备

3.2 运行中注意事项

1）出现无法解决的问题及时按下急停停止设备

3.3 运行结束注意事项

1）不运行时断开电源
