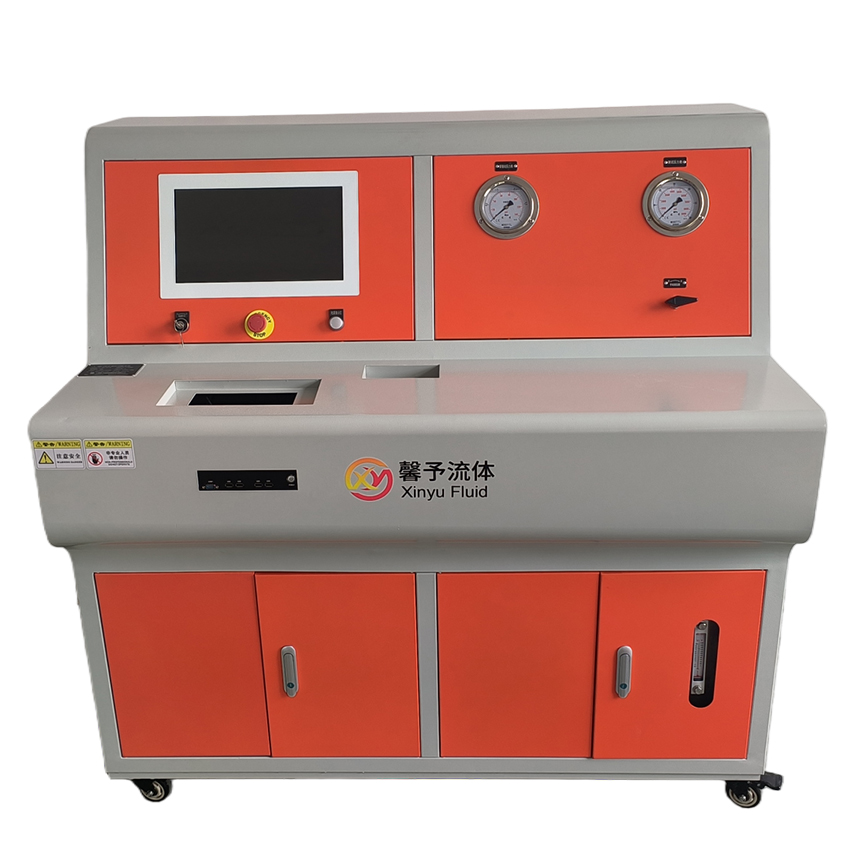

阀门寿命循环试验系统由上海馨予流体控制设备有限公司设计制造，用于客户产品的寿命循环试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 外形尺寸：1400x800x1400（长x宽x高mm）

Ø 测试方式：水压循环测试

Ø 测试产品：用户自备

Ø 测试压力范围：1～30MPa

Ø 保压时间：1～3000s

Ø 循环次数：1～999999次

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 气源要求：0.6～0.8MPa，1m³/min

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：＜1.0KW

Ø 执行器要求：

    双作用气动执行器，带全开和全关的位置感应开关（工作电压DC24V）

配备三位五通电磁阀用于控制执行器（工作电压DC24V）

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

操作说明

 运行准备

1） 接入压缩空气（6～8bar，1.0m³/min）；

2） 将水箱加满；

3） 接通电源（AC220V 50Hz），并打开电源；

4） 将被测产品连接至设备；

5） 将电脑开机，然后点击桌面上的阀门寿命循环试验系统即可进入操作界面；
