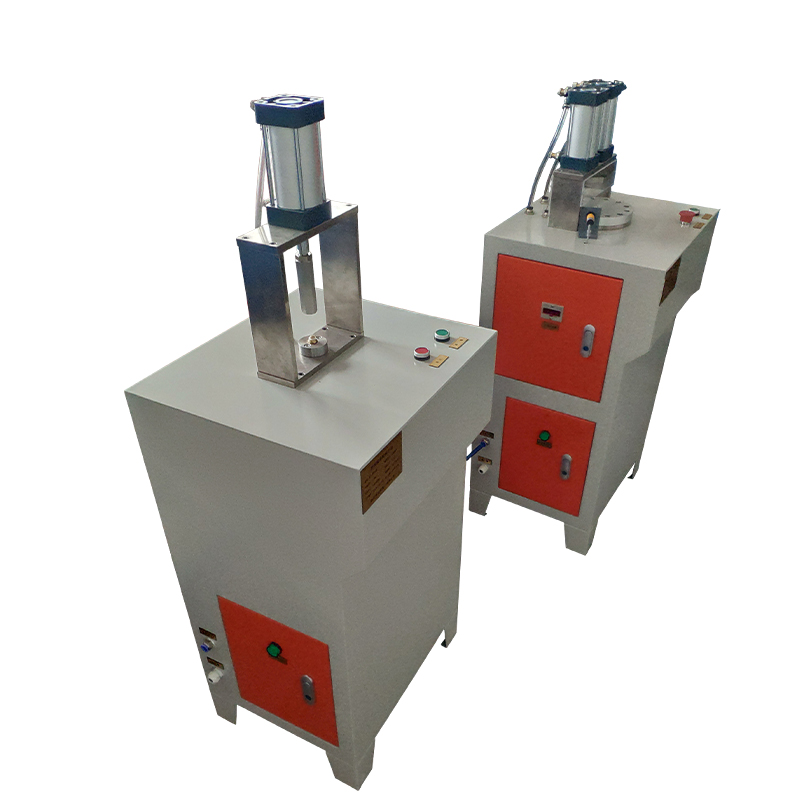

本设备为上海馨予流体控制设备有限公司设计制造，用于截止阀上密封圈的装配。

• 技术参数

• 外形尺寸：500x450x1350（长x宽x高，mm）
• 驱动要求：压缩空气
• 气源压力：≤8bar
• 测试工位：1工位
• 控制方式：半自动控制
• 电源要求：AC220V 50Hz
  • 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

  1）接入电源（AC220V 50Hz）；

  2）接入压缩空气（≤8bar）。

2.2 操作说明

 1）放置截止阀接头到工装中；

2）将密封圈套入装密封圈的杆子上，然后装入压紧接头中；

3）按下启动按钮气缸伸出然后把密封圈压入接头中；

4）计时器上设定压紧时间（出厂预设2s），时间到后气缸自动升起；

5）取下截止阀接头完成装配。

2.3 指示说明

  1）电源：电源开关打开时指示灯亮，此时控制开关电源接入。

2.4 注意事项

1）运行前注意的事项

• 确认电源已安全接好
• 确认压缩空气压力供给足够
• 确认正常后，启动设备

2）运行中注意的事项

• 升起或下降压紧气缸时请勿将手伸进气缸活动区域
• 升起或下降升降气缸时请勿将手伸进气缸活动区域
• 出现故障及时按下停止按钮

3）运行结束注意的事项

• 切断电源

2.5 常见故障及处理方法

序号	故障现象	原因	解决方法
1	气缸压不住	气源压力不足	将压缩空气气压提高
2	气缸动作缓慢	气源压力不足	将压缩空气气压提高
3		气源流量不足	将节流阀开大
