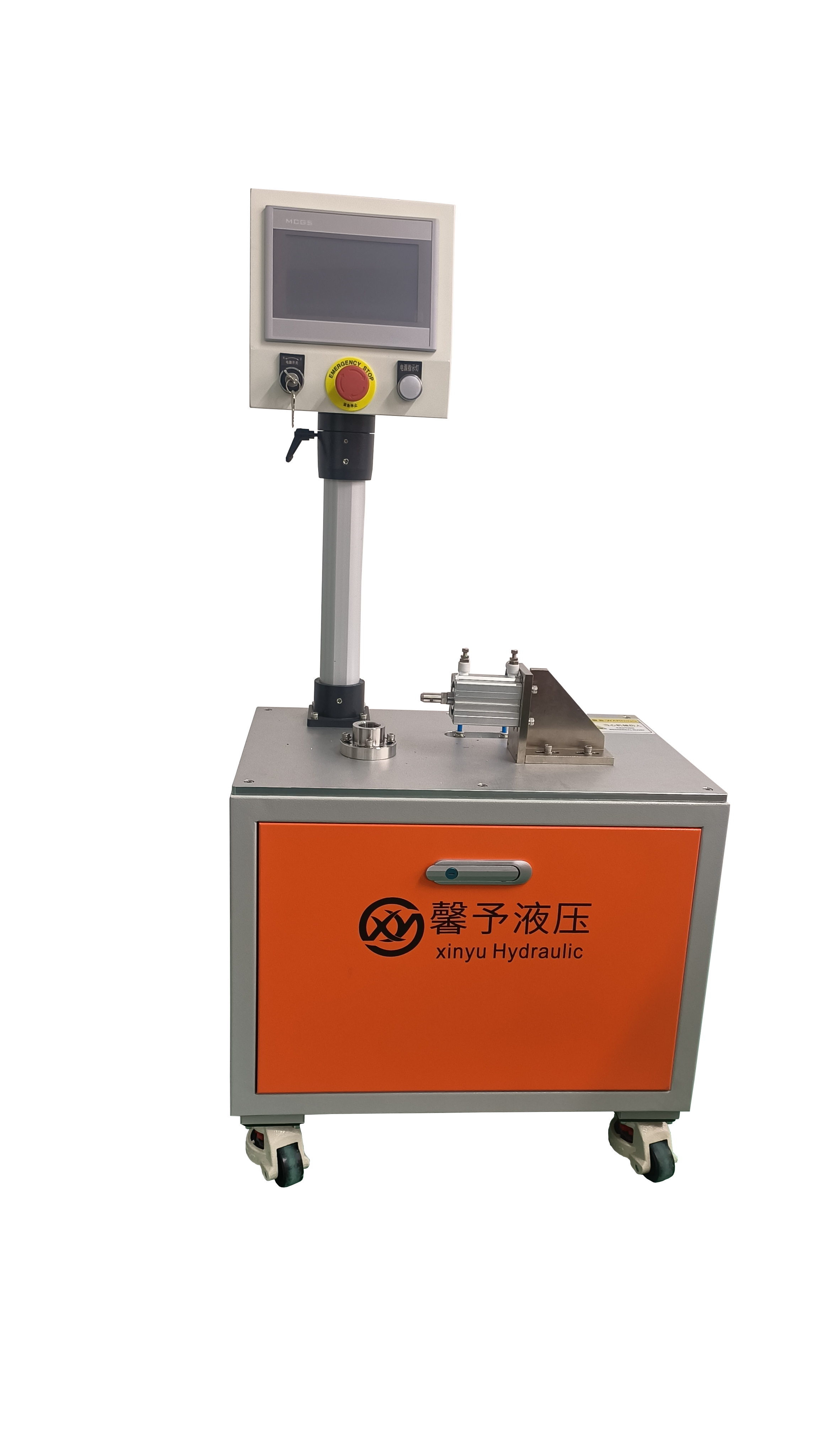

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的耐用性测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。



 技术参数

• Ø 设备尺寸：MAX.650x420x1220（长x宽x高mm）
• Ø 试验方式：升压-保压-泄压（循环）
• Ø 试验压力范围：0～2.5MPa（压力源用户自备）
• Ø 压力测量精度：传感器±0.2%
• Ø 试验介质：气体
• Ø 介质温度：常温
• Ø 环境温度：常温
• Ø 试验工位：1工位
• Ø 控制方式：触摸屏控制
• Ø 气源要求：4～8bar，1m³/min
• Ø 电源电压：AC220V 50Hz
• Ø 系统总功率：0.2KW

设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（4～8bar，1m³/min）；

2） 接入测试气体；

3）将被测阀门安装到工装中；

3） 接通电源（AC220V 50Hz），并打开电源；

4） 此时会进入到触摸屏控制界面；

界面最右侧是界面切换按钮和测试控制按钮，可根据需求进行操作。

界面上面是参数设定和显示的区域。

界面中间是实时压力曲线的显示。

参数设定：

测试进度：测试件当前所需的测试次数；

关闭时间：测试时阀门关闭的时间；

打开时间：测试时阀门开启的时间；

X/Y：曲线X轴长度(min)，曲线Y轴长度(MPa)；

控制按钮：

开始测试：点击后系统根据所设定的参数自动运行。

暂停测试：点击后系统暂停运行，再次点击开始试验后继续运行。

刷新复位：点击后会停止当前测试并复位

 操作流程

1）首先进入到测试界面，然后根据需求设定所需要的测试次数、阀门开启和关闭的时间，然后根据实际情况设定X轴和Y轴。

2）参数设定好后点击开始测试，系统自动根据测试流程进行：升压-保压-泄压-保压，一直按此步骤循环至目标次数。

3）测试时可实时监控当前压力和时间/压力曲线，测试的数据均会实时记录，然后可通过U盘将数据导出。

4）测试次数到达后系统自动泄压并停机，当压力降至大气压后即可拆卸被测件。

3 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认各项管路、电路均已连接完成

4）确认被测产品是否已连接到位

5）确认正常后，即可运行设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备

3.3 运行结束注意事项

1）测试完成后等产品中压力降至大气压后再拆卸产品

2）不运行时断开电源和气源

 无法解决的问题及时联系厂家.
