您所在的当前位置:首页>产品中心

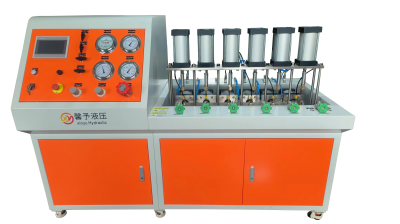

自动控制水压爆破试验台是根据客户要求定制的非标检测设备,用于客户产品的水压静压试验、水压爆破试验。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

设备压力源主要通过增压泵来实现,通过压力传感器检测试验压力,比例阀控制试验压力及升压速率,压力到达设定值时自动停止增压。控制通过测试软件中设定试验压力、保压时间等参数一键式自动测试。

测试时测试窗口可设定和显示压力曲线、时间等参数,测试完成后自动泄压。

  技术参数

Ø 外形尺寸:1400x800x1400(长x宽x高mm)

Ø 测试舱空间:无测试舱,外接测试

Ø 测试方式:升压-保压测试、升压-爆破测试、升压-保压-爆破测试

Ø 测试产品:用户自备

Ø 测试范围:3~800MPa

Ø 保压时间:1~3000s

Ø 压力测量精度:传感器±0.5%,压力表±1.6%

Ø 试验介质:水

Ø 试验工位:1工位

Ø 控制方式:自动控制

Ø 液箱容积:30L

Ø 气源要求:0.6~0.8MPa,1.5m³/min

Ø 电源要求:AC220V 50Hz

Ø 系统总功率:<1.0KW

 工作原理

测试前接通各个管路、气源和电源,然后将产品通过软管接入设备测试接口。打开测试软件,设定试验压力、升压速度、排空时间、保压时间等参数后一键启动。

测试开始后增压泵不断来回动作,将测试介质压缩到测试产品中,压力传感器检测系统压力,测试时生成的压力曲线可在显示窗口查看。

系统自动根据设定的参数要求完成整个测试流程,测试完成后系统自动泄压并停止,产品爆破后记录峰值压力,压力泄完后打开防护窗取出产品完成测试。

测试完成后可打印输出测试报告。

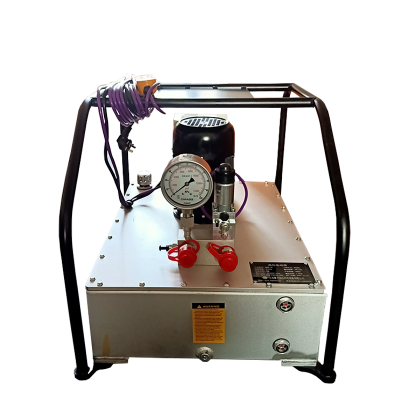

本设备由上海馨予流体控制设备有限公司设计制造,用于客户产品的静压、爆破测试,广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

Ø 设备外形尺寸:1800x800x1400(长x宽x高mm)

Ø 试验方式:升压-保压-爆破-泄压

Ø 试验压力范围: 液泵增压比:20:1

Ø 液泵流量:Max.19L/min

Ø 压力测量精度:传感器±0.5%,压力表±1.6%

Ø 试验介质:水

Ø 介质温度:常温

Ø 试验工位:1工位

Ø 气源入口:NPT1/2F

Ø 高压出口:NPT1/4

Ø 控制方式:手动控制

Ø 液箱容积:30L

Ø 气源要求:0.6~0.8Mpa,1.0m³/min

1.2 设备安装

设备安装时各脚高度一致,设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

 操作说明

2.1 运行准备

1) 接入压缩空气(6~8bar,1.0m³/min);

2) 接通电源(AC220V);

3) 将水箱加满水;

4) 将被测件通过管路接入设备高压出口中;

2.2 操作说明

1)通过气源调节阀将压力调节到1.0bar左右,打开气泵开关,此时泵活塞开始迅速往复运动;

2)打开手动泄压阀进行一段排空时间(约1min),然后将手动泄压阀关闭,此时系统的压力可从压力表中读出;

3)缓慢调节气源调节阀,此时系统的液体压力也会根据泵的比例升高;

4)测试结束后,逆时针旋转气源调节器的手轮,直至的气源表不显示气压为止,再关闭气泵开关,最后将泄压阀打开,释放系统内的高压液体,取出测试件完成测试。

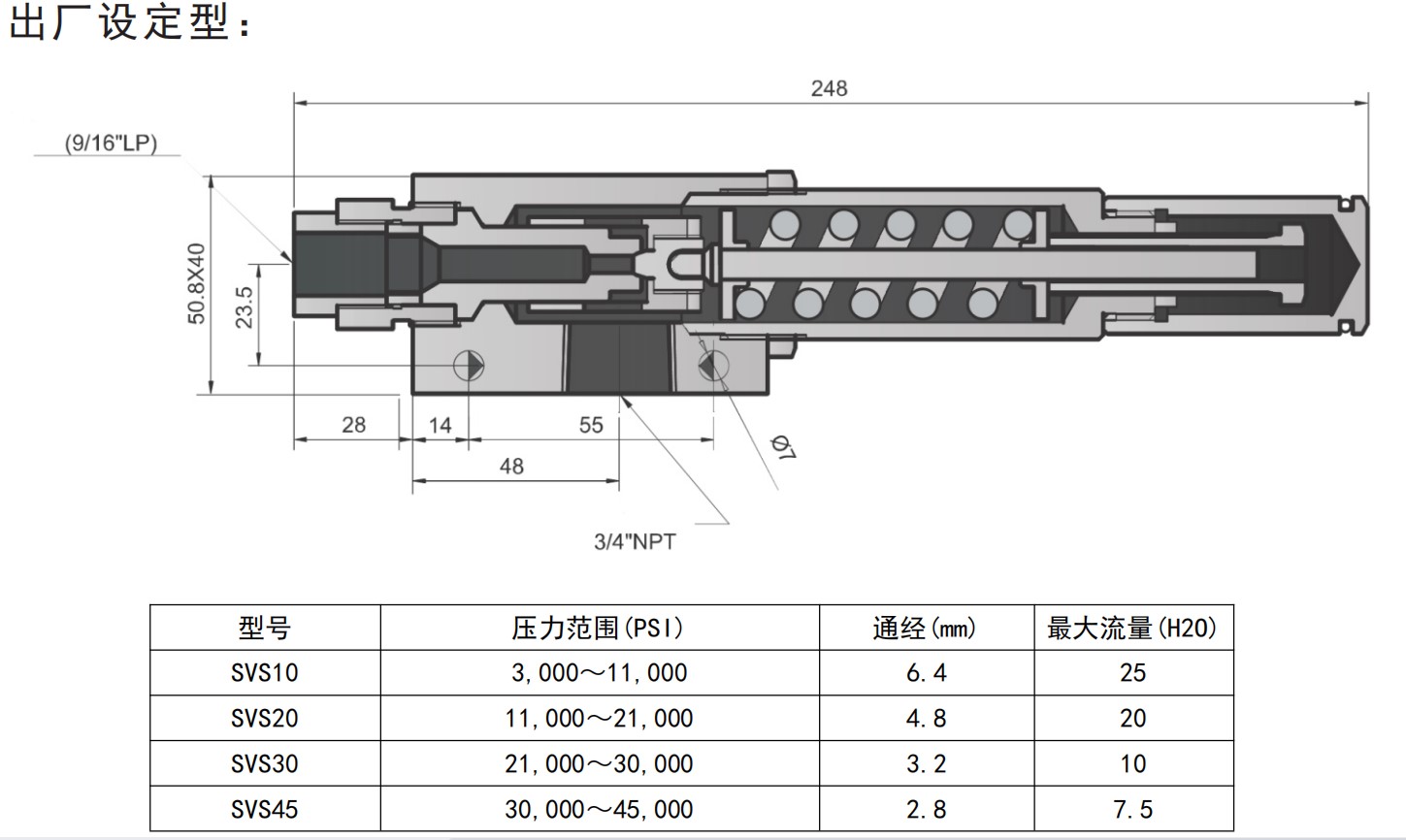

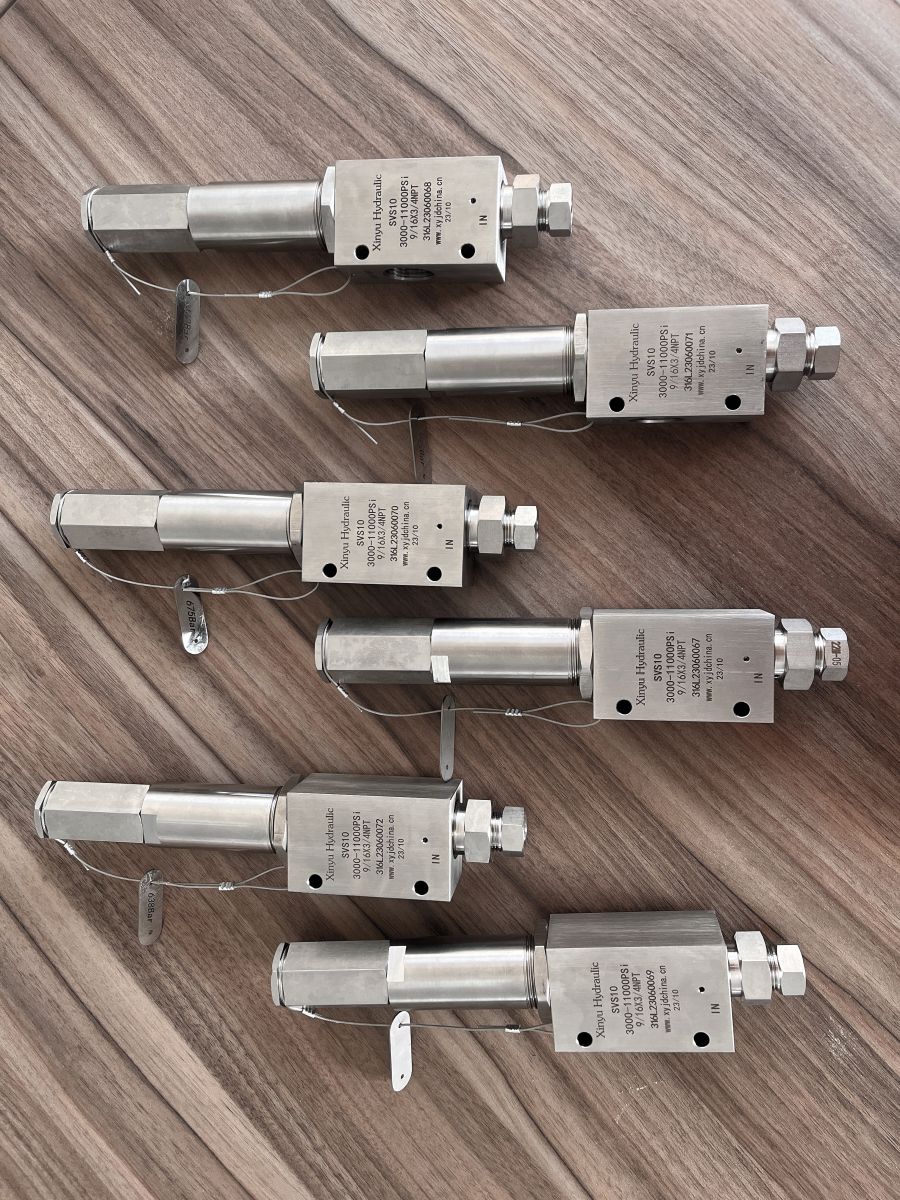

主要特点:

◆ 工作压力高,最高可在60000PSI压力下使用
◆ 阀体采用316L不锈钢材质
◆ 可靠的高低压密封性能
◆ 可提供软密封及硬密封方式
◆ 稳定的开启压力,最小低于20psi
◆ 标准软密封工作温度:-20℃~120℃,硬密封工作温度-73℃~232℃
◆ 使用介质:水、油品、气体等。

       本设备由上海馨予流体控制设备有限公司设计制造,用于客户产品的气压试验,广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

Ø 外形尺寸:2250x1000x2250(长x宽x高mm)

Ø 测试舱空间:700x640x930(长x宽x高mm)

Ø 测试产品:堵头

Ø 测试方式:气压测试

Ø 测试范围:0.3~3MPa

Ø 保压时间:1~3000s

Ø 压力测量精度:传感器±0.5%,压力表±1.6%

Ø 试验介质:空气

Ø 试验工位:1工位

Ø 控制方式:自动控制

Ø 气源要求:0.6~0.8MPa,1.0m³/min

Ø 电源要求:AC220V/50Hz

Ø 系统总功率:1.5KW

2 操作说明

1) 接入压缩空气(0.6~0.8MPa,1.0m³/min);

2) 接通电源(AC220V),并打开电源;

3) 电源接通后电脑自动开机,点击桌面上的气密性试验系统即可进入操作界面;

本设备由上海馨予流体控制设备有限公司设计制造,用于客户产品的水压静压、水压爆破试验,广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

Ø 外形尺寸:3200x1300x1830(长x宽x高mm)

Ø 测试舱空间:MAX.1800x700x960(长x宽x高mm)

Ø 测试方式:曲绕脉冲测试、旋转脉冲测试

Ø 测试产品:快速接头

Ø 测试范围:10~60MPa

Ø 测试频率:0.5~1Hz

Ø 压力测量精度:传感器±0.5%,压力表±1.6%

Ø 试验介质:水

Ø 试验工位:2工位(曲绕、旋转各一工位)

Ø 控制方式:自动控制

Ø 介质水箱容积:80L

Ø 液压油箱容积:150L

Ø 气源要求:0.6~0.8MPa,1.0m³/min

Ø 电源要求:AC380V 50Hz

Ø 系统总功率:13KW

1.2 设备安装

设备安装时各脚高度一致,设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1) 接入压缩空气(6~8bar,1.0m³/min);

2) 接通电源(AC380V 50Hz),并打开电源;

3) 接通冷水机并打开运行;

4) 将被测产品连接至对应的测试工位;

5) 将电脑开机,然后点击桌面上的旋转接头性能及寿命试验系统即可进入操作界面;

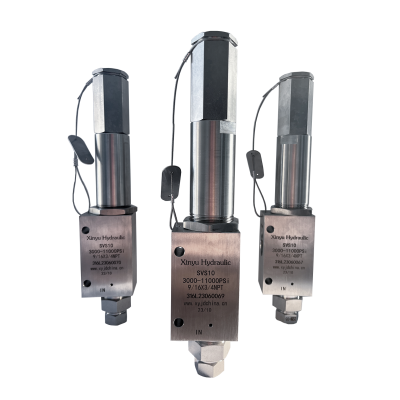

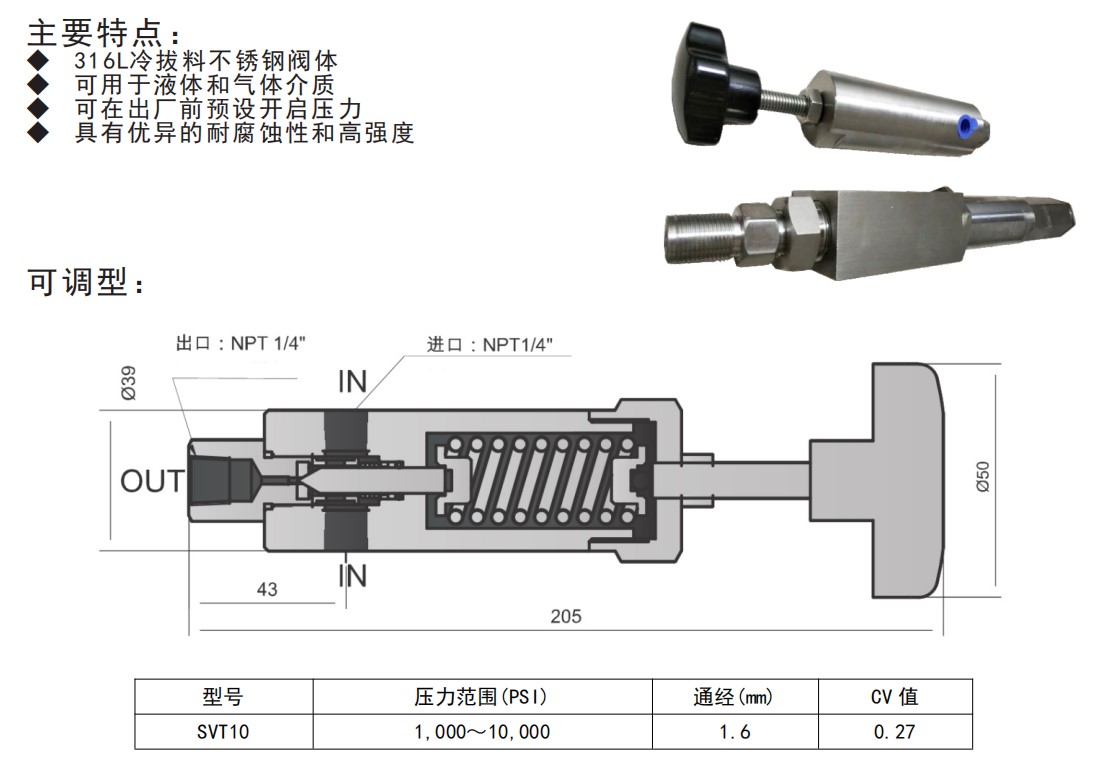

主要特点:
◆ 316L冷拔料不锈钢阀体
◆ 可用于液体和气体介质
◆ 可在出厂前预设开启压力
◆ 具有优异的耐腐蚀性和高强度
